產品特點：
制造商：群創
型號：G057AGE-T01
類型：a-Si TFT-LCD , 液晶模組
RoHS：RoHS Compliance
工作溫度：-30 ~ 85 °C
存儲溫度：-30 ~ 85 °C
應用產品：工業
一、群創5.7寸工業液晶屏G057AGE-T01應用詳情
制造商 | 群創 |
型號 | G057AGE-T01 |
類型 | a-Si TFT-LCD , 液晶模組 |
應用產品 | 工業 |
對角尺寸 | 5.7" |
存儲溫度 | -30 ~ 85 °C |
工作溫度 | -30 ~ 85 °C |
RoHS | RoHS Compliance |
抗振性能 | 1.5G (14.7 m/s2) |
二、群創5.7寸工業液晶屏G057AGE-T01結構詳情
解析度 | 320(RGB)×240, QVGA |
點間距 | 0.120×0.360 (H×V) |
像素排列 | RGB垂直條狀 |
像素間距 | 0.360×0.360 (H×V) [70PPI] |
顯示區域 | 115.2(H) × 86.4(V) |
開口區域 | 118.2(H) × 89.4(V) |
外觀尺寸 | 144(H) × 104.6(V) |
外觀厚度 | 12.3±0.5 |
物理形狀 | 平面矩形 |
寬高比 | 4:3 (H:V) |
風景肖像 | 風景模式 |
重量 | 155/170g (Typ./Max.) |
表面處理 | 霧面 (Haze 25%) |
三、群創5.7寸工業液晶屏G057AGE-T01光學詳情
顯示亮度 | 500 cd/m2 (Typ.) |
對比度 | 800:1 (Typ.) (透射) |
可視角度 | 80/80/70/70 (Typ.)(CR≥10) |
顯示模式 | TN，常白顯示，透射式 |
響應時間 | 15/35 (Typ.)(Tr/Td) |
白色坐標 | Wx:0.313; Wy:0.329 |
支持顏色 | 262K (6-bit) |
色溫 | 6485K |
亮度均勻性 | 1.25/1.40 (Typ./Max.)(5 points) |
NTSC比值 | 54% |
sRGB覆蓋率 | 75% |
Adobe RGB覆蓋率 | 57% |
DCI-P3覆蓋率 | 56% |
Rec.2020覆蓋率 | 40% |
四、群創5.7寸工業液晶屏G057AGE-T01信號詳情
電壓供應 | 3.3V (Typ.) |
電流供應 | 151/181mA (Typ./Max.) |
功率消耗 | 0.5W (Typ.) |
信號類型 | TTL (1 ch, 6-bit) |
類型 | 端子 |
五、群創5.7寸工業液晶屏G057AGE-T01光源詳情
光源類型 | WLED |
光源壽命 | 50K (Min.) 小時 |
光源位置 | 側入式光源 |
類型 | 端子 |
光源驅動 | 含LED驅動器 |
電壓供應 | 12.0V (Typ.) |
電流供應 | 0.23/0.26/0.28A (Min./Typ./Max.) |
功率消耗 | 2.45W (Typ.) |

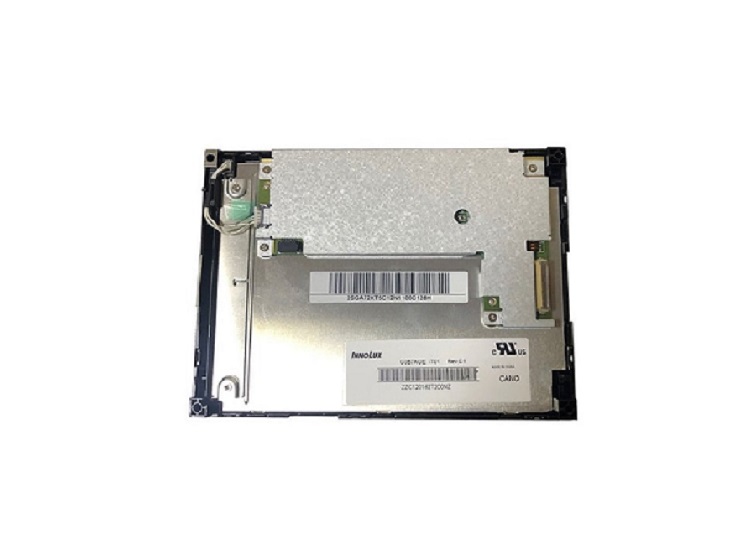

G057AGE-T01群創(Innolux)是一款5.7英寸a-Si TFT-LCD液晶模組產品，它裝配有WLED背光，含LED驅動器背光驅動，無觸摸。此產品工作溫度為 -30 ~ 85°C，存儲溫度為 -30 ~ 85°C，耐振動性為1.5G (14.7 m/s2)。
G057AGE-T01群創液晶屏它的特征為：寬溫，白光LED背光，壽命大于5萬小時，含LED驅動器，上/下,左/右翻轉顯示，表面霧面。
